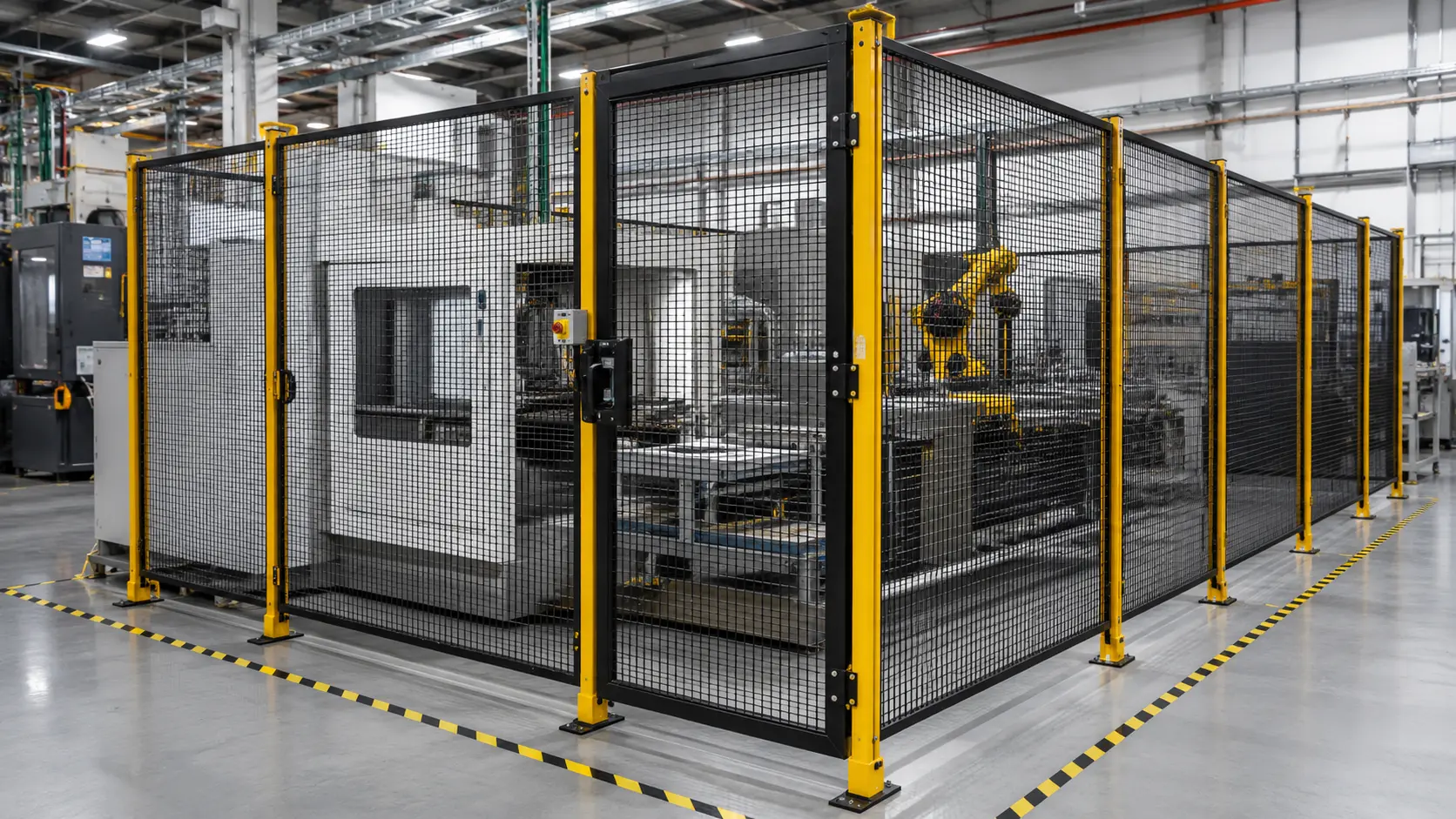

Makine güvenlik çiti, tehlikeli hareketli bölge ile çalışan arasında fiziksel mesafe oluşturur. Panel yüksekliği, göz açıklığı, alt boşluk ve kapı kilidi yalnız görsel tercihle belirlenmez; makinenin risk değerlendirmesi ve erişim mesafesiyle birlikte projelendirilir.
Operatörün tel gözünden, üstten veya alttan tehlikeli harekete erişememesi gerekir. Bu nedenle göz açıklığı, panelin makineye uzaklığı, yüksekliği ve zemin boşluğu birlikte değerlendirilir.
Standart depo kafesi görünüş olarak benzer olsa da makine koruması yerine kullanılamaz. Makine çiti; risk değerlendirmesi, durma süresi, erişim noktaları ve bakım senaryosuyla birlikte ele alınmalıdır.
Bakım veya malzeme besleme kapısı açıldığında tehlikeli hareketin sürmesi risk oluşturabilir. Uygulamaya göre emniyet switchi, kilitlemeli interlock veya kontrollü duruş sistemi makine otomasyonuyla bütünleştirilir.
Kapı yönü, menteşe, tutamak, acil çıkış ihtiyacı ve reset noktası; makine üreticisi veya yetkili güvenlik uzmanıyla doğrulanmalıdır.
Cıvatalı direk ve panel sistemi, üretim hücresi büyüdüğünde yeniden düzenlenebilir. Sökülüp kurulan sistemde ankraj, panel rijitliği ve güvenlik mesafeleri yeniden kontrol edilir.
Teklifte panel ve direklerin yanında kapı, interlock donanımı, elektrik entegrasyonu, zemin ankrajı ve devreye alma sorumlulukları açıkça yazılmalıdır.
| Kullanım | Robot hücresi, CNC, pres, konveyör ve otomasyon hattı |
|---|---|
| Gövde | Görüş sağlayan kaynaklı sık gözlü çelik panel |
| Direk | Zemine ankrajlı modüler çelik taşıyıcı |
| Kapı | Menteşeli veya sürgülü; uygulamaya göre emniyet switchli |
| Renk | Siyah panel, sarı direk veya tesis standardına uygun RAL |
| Doğrulama | Makine risk değerlendirmesi ve yetkili güvenlik tasarımıyla |
Robot çalışma zarfını operatör yolundan ayıran interlock kapılı koruma.
Parça yükleme ve bakım erişimini kontrollü noktalarla sınırlayan panel sistemi.
Sıkışma veya hareketli aktarma bölgelerine erişimi azaltan modüler bariyer.
Risk değerlendirmesine göre mesafe, kapı ve elektronik emniyetle birlikte tasarlanan çevre.
Görsel benzerlik yeterli değildir. Makine koruması güvenlik mesafesi, açıklık, darbe ve erişim riskine göre ayrıca tasarlanmalıdır.
Makinenin risk değerlendirmesine göre gerekli olabilir. Seçim kontrol sistemi ve durma davranışıyla birlikte yapılır.
Direkler uygun taban plakası ve ankrajlarla sağlam betona bağlanır; beton ve ankraj kapasitesi kontrol edilir.
Tesis standardına uygun RAL renkleri değerlendirilebilir; güvenlik işaretlemesi ve görünürlük korunmalıdır.
Çevre uzunluğu, yükseklik, panel/direk tipi, kapı adedi, interlock, elektrik entegrasyonu ve montaj belirleyicidir.
Yaklaşık ölçü, kullanım amacı ve saha fotoğraflarına göre teknik kapsamı netleştirelim.
